這一版改了什麼？
MSC Apex 2025.2 已經上線，重點放在與 MSC Nastran 的深度同步，讓模擬流程更快、更準。關鍵升級：
- 更快的運算
- 透過「線性間隙」功能模擬零件受壓接觸，提升分析效率。
- 更強的效能
- 支援曲面節點合併，優化連接處的數據處理。
- 多模型管理
- 同一介面切換多個模型進行對比驗證，省下授權成本。
- 精準建模
- 改進變截面樑的建模精度，設定更具彈性。
- 簡化流程
- 提升曲面綁定（Ties）效能，省去建立虛擬邊界與重複劃分網格的步驟。
多模型（Multi-model）支援
Apex 改進了節點與單元的儲存方式。全新的多模型功能允許將幾何模型、有限元素模型（FEM）或 Apex 資料庫匯入現有模型，或作為獨立模型開啟，且無需重新啟動應用程式。

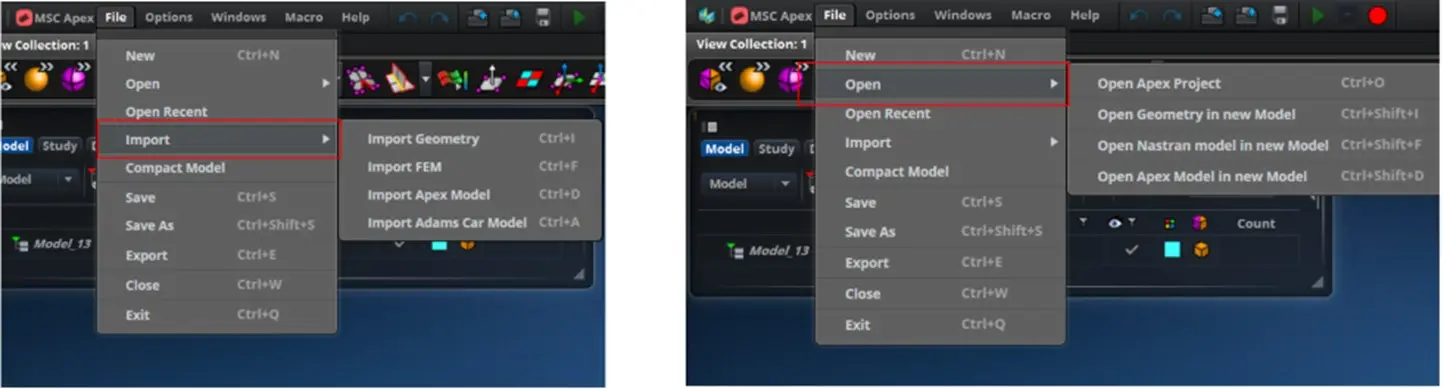

圖 1｜多模型功能：同一介面載入多個模型

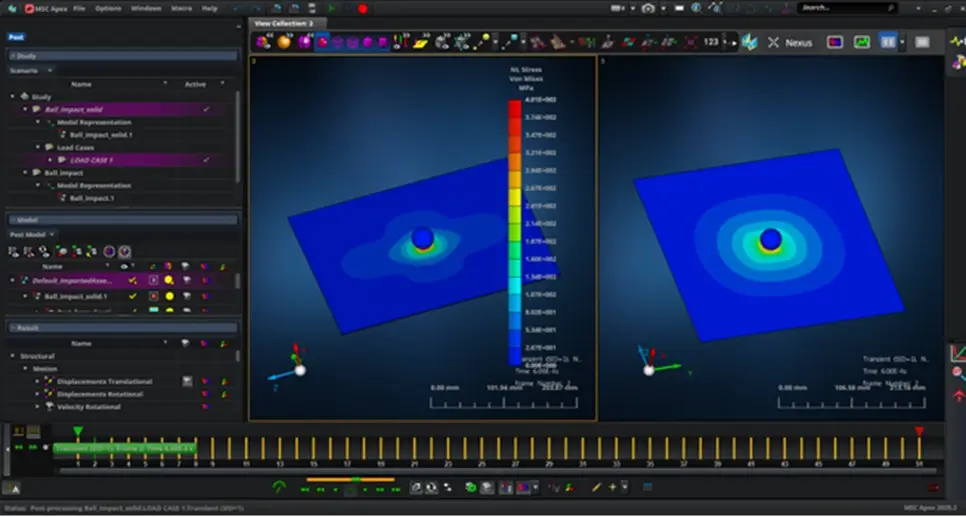

圖 2｜在多個模型間無縫切換審閱與後處理
- 提升工作流程效率：在多個模型之間無縫切換，減少等待時間；可同時針對不同模型審閱、編輯與後處理，對大型裝配體或跨領域專案尤為實用。
- 數據完整性與效能：每個模型保留完整幾何、網格及元數據，切換不遺失；先進記憶體管理讓高解析度網格也能多模型並存。
- 整合與自動化：與情境管理（Scenario Management）整合，可針對不同模型同時或依序執行分析；可與腳本 API 配合，自動化重複性的多模型工作流程。

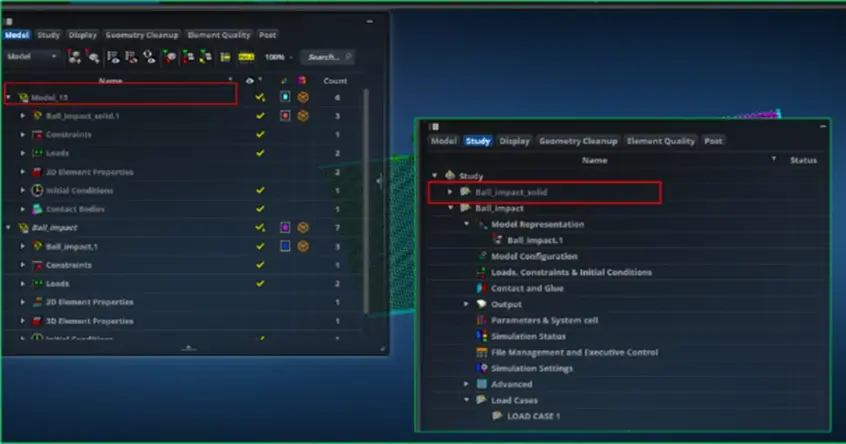

圖 3｜研究樹中非啟用模型以灰色顯示
強化型網格相關綁定（Mesh-dependent Ties）
2025.2 引入「相依於網格」的綁定技術，提供邊對邊、邊對單元邊、邊對節點等多種連接類型。

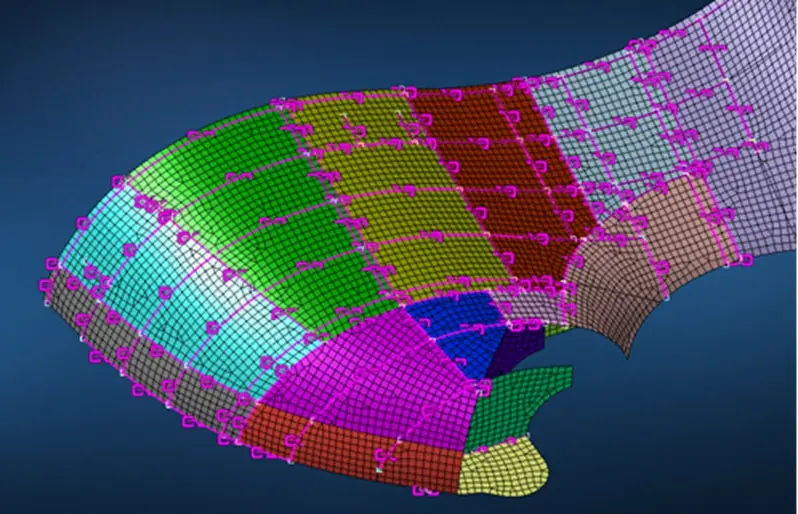

圖 4｜Mesh-dependent Ties：幾何邊界與網格邊界／節點精確對齊
- 更靈活的連接與建模精度：幾何邊界可與網格邊界或節點精確對齊，無需虛擬幾何層即可在不同物體間實現一致網格（Congruent meshes）；支援孤立網格、關聯網格、刻面體及混合單元類型，可連結實體、殼與樑。
- 進階控制參數：自定義搜尋距離（Search distance）與清理公差（Cleanup tolerance）；綁定作用類似「種子」，將節點位置限制在指定邊界上。
- 效能優化與突破限制：針對大型模型顯著降低記憶體佔用，生成式更新時減少不必要的重劃網格；取消以往 0.2 mm 的公差限制，可高效處理更大間隙。
- 穩定性：儲存幾何與網格實體之間的映射關係，模型修改後綁定關係仍保持連接，複雜裝配體也很穩。

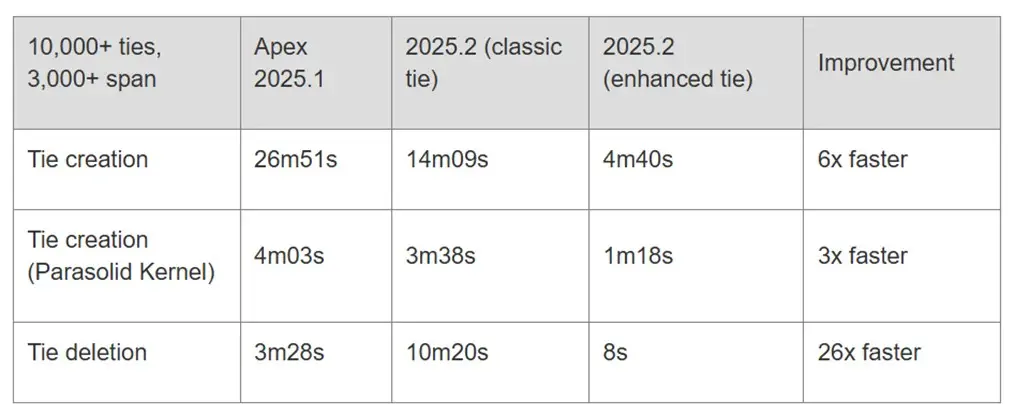

圖 5｜綁定關係在模型修改後仍維持連接
節點合併功能優化（Node Merge Improvements）
節點合併工具現在支援在指定公差範圍內合併任何節點，包括孤立節點以及與幾何關聯的節點。

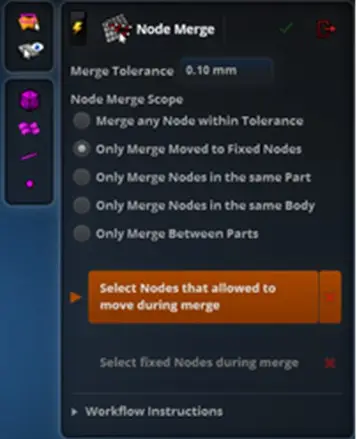

圖 6｜節點合併：合併前

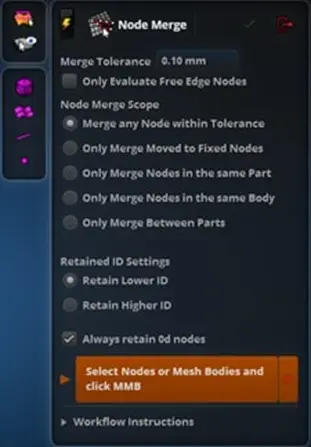

圖 7｜節點合併：合併後，FEM 拓撲與連接性維持
- 提升建模靈活性：無需解除網格關聯，直接在現有結構上合併；局部編輯或重劃網格時，同時維持 FEM 拓撲與連接性。
- 大型裝配體一致性：合併過程可選擇保留特定節點及其 ID，對版本控管至關重要；支援刻面體同步更新，並與模組級運算整合。
- 核心價值：大幅減少以往最耗時的手動網格清理步驟。
網格劃分功能改進（Additional Meshing Improvements）

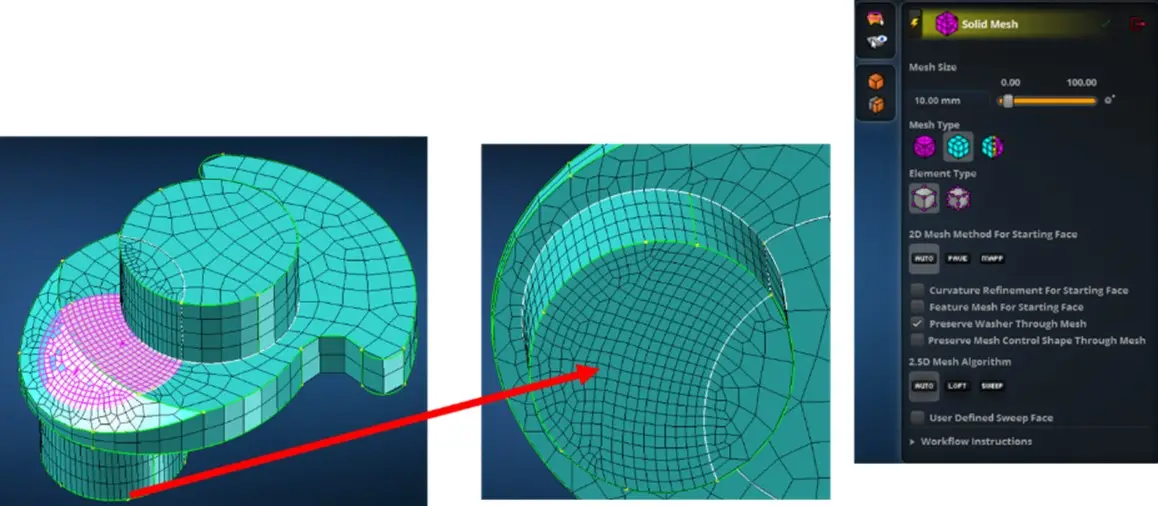

圖 8｜六面體網格「保留網格控制形狀」選項
- 六面體網格形狀保真度：新增「保留網格控制形狀（Preserve mesh control shape）」選項，確保網格控制形狀在整個生成過程中不變，特別是網格控制曲線與邊界邊緣相交時。
- 抑制單元內邊界（Suppress Internal Edges）：六面體劃分時可抑制單元內部邊界，避免不必要的切分，減少單元數量。
- 狹長曲面網格優化：改進靠近邊界邊緣處的節點對齊，顯著減少過渡區域的三角形單元數量。

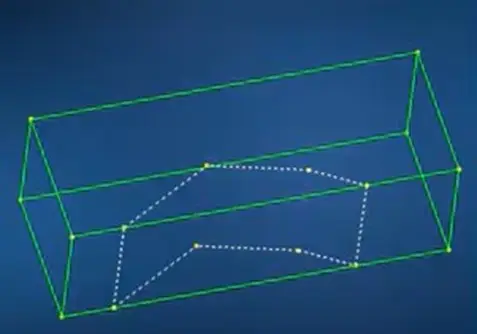

圖 9｜抑制單元內邊界前後對比

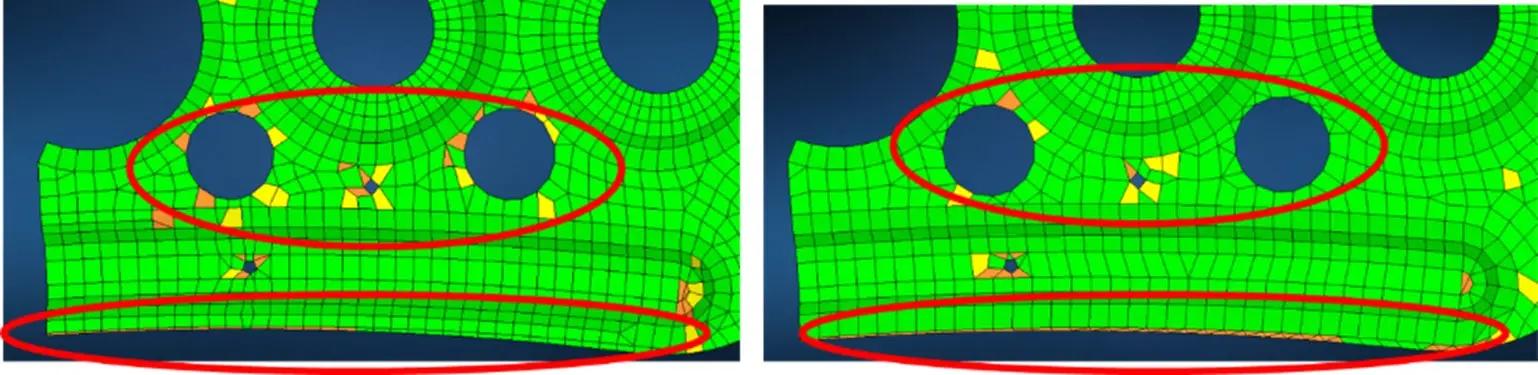

圖 10｜狹長曲面的節點對齊改善
這些更新共同提升處理大型複雜模型的效率：更可靠的自動化、更高品質的單元、更低的人工負擔。
1D 單元屬性型錄工具（1D Element Property Catalog Tool）
全新的 1D 屬性型錄提供中央管理介面，讓使用者高效建立、編輯與管理各種 1D 屬性，大幅簡化傳統 MSC Nastran 樑建模流程。
- 全面屬性支援：標準樑單元 PBAR、PBARL、PBEAM、PBEAML；非線性樑單元 PBEMN1、PBARN1、PRODN1。
- 高效組織與管理：型錄式管理減少重複定義，確保大型裝配體屬性一致。
- 直觀導覽：設計邏輯與現有「材料庫」及「3D 單元屬性」一致，無需重新學習。

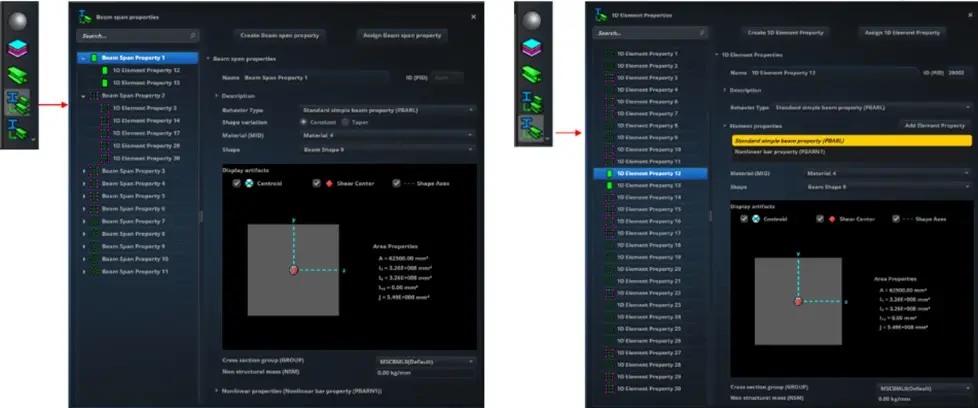

圖 11｜1D 單元屬性型錄工具
非線性樑單元屬性（Nonlinear Beam Properties）
Apex 現在支援 PBEMN1、PBARN1、PRODN1 屬性，對模擬大變形與非線性條件下的結構響應至關重要。
- 高保真度模擬：不再需要手動繞道（Manual workarounds）。
- 工作流整合：直接整合進現有樑單元流程。
- Nastran 一致性：確保與 MSC Nastran Input Decks 高度一致，資料交換與後續求解更穩定。
樑跨與 1D 屬性型錄可以混合應用（Hybrid Approach）：
- 樑跨法（Beam Span Method）
- 組織跨越不連續段落的樑單元；特別適用於僅有網格的模型（Mesh-only models）。
- 1D 屬性型錄（1D Property Catalog）
- 支援傳統 MSC Nastran 工作流程，集中化管理屬性，適合需為進階分析定義詳細參數的場景。
無論採用哪種方式，輸出模型都與 Nastran Input Decks 完全相容。
MSC Nastran 2025.2 深度整合與增強
- 非線性與接觸：Nastran 線性分析新增間隙元素（Gap Elements），Apex 已同步支援；非線性靜力新增全局能量輸出（Global Energy Outputs）；支援接觸面間隙的多項控制選項。
- 求解效能：支援 SPARSESOLVER RESVEC 指令，顯著加快模態解的殘差向量運算，對以實體單元為主的大型模型尤其有利。
- 氣動彈性與模態：正式支援 Nastran 動態氣動彈性（Dynamic Aeroelasticity）與實數耦合模態（Real coupled modes）。
- 約束處理：支援 RBE3RFIX、RBE3TLVL、RBE3THR 等新驗證選項，更精確驗證剛體單元。
模組腳本編寫支援（Scripting Support for Modules）
腳本 API 現可用來建立與管理模組：
- 模組化操作自動化：透過程式碼定義模組結構、執行移動／旋轉／鏡射等轉換動作（Transform Actions）、自動定義模組間的邊界連接（Boundary Connections）。
- 可重複的標準化流程：針對複雜裝配體定義可重用流程，確保不同工程師與專案之間的模型處理標準一致。
- 整合大型自動化框架：從幾何準備、網格生成到分析情境設定一氣呵成。

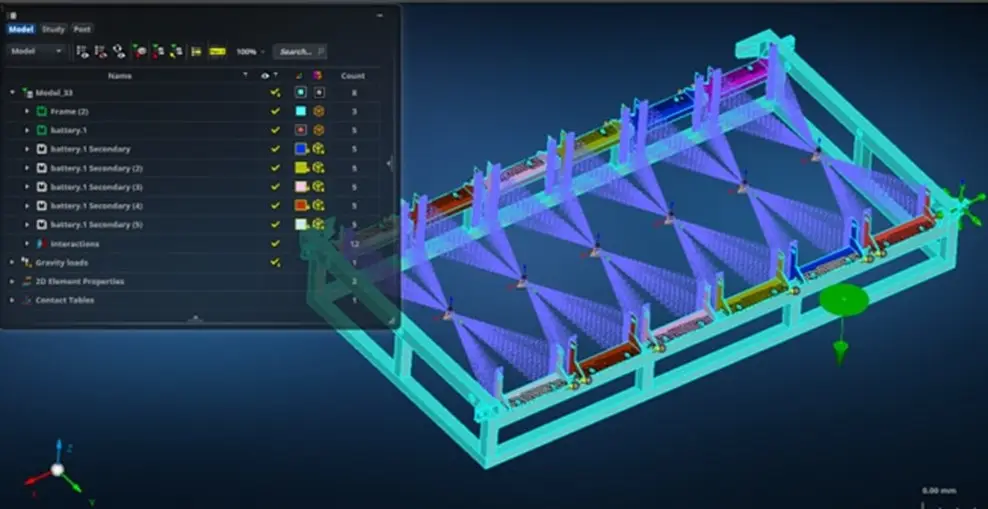

圖 12｜模組腳本自動化
後處理腳本自動化支援（Post-processing Scripting）
- 自動化繪圖與影像：自動生成變形圖（Deform）、雲紋圖（Fringe）、向量圖（Vector）並產出動畫。
- 關鍵熱點偵測：以腳本自動識別並標記應力集中的「熱點（Hot Spots）」。
- 流程整合：從求解完成到結果審閱無縫銜接。
易用性：視窗即時編輯網格種子
直接在主視圖（Viewport）中選取邊緣即可調整 Edge seeds，網格分佈立即更新，不必在多個對話框間切換。

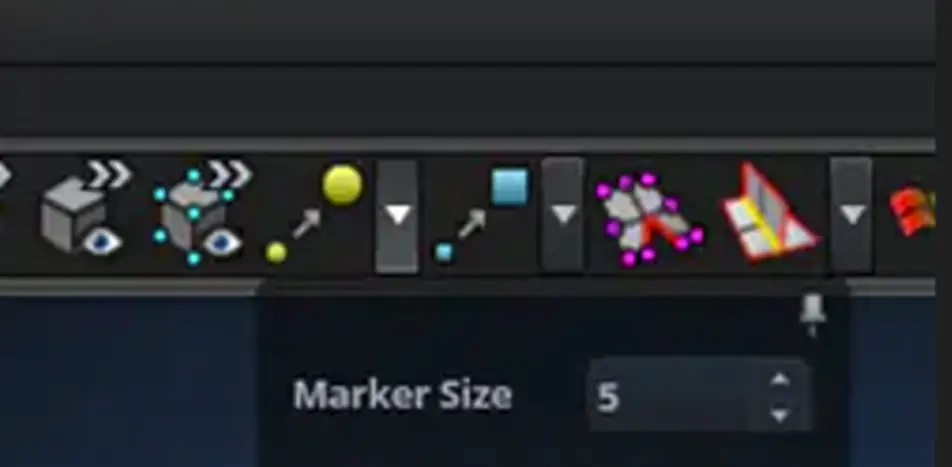

圖 13｜在 Viewport 中直接編輯邊緣種子

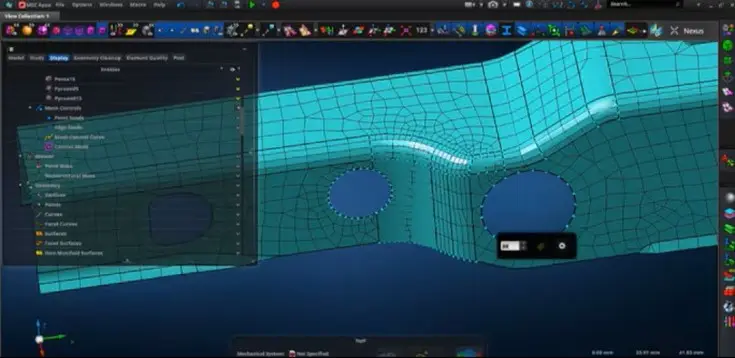

圖 14｜種子數值調整後網格即時更新
結尾
想更清楚了解 MSC Apex 2025.2 的新功能，或安排實機展示，歡迎與星恆聯繫。
